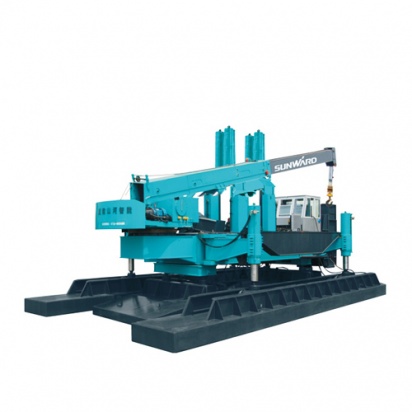

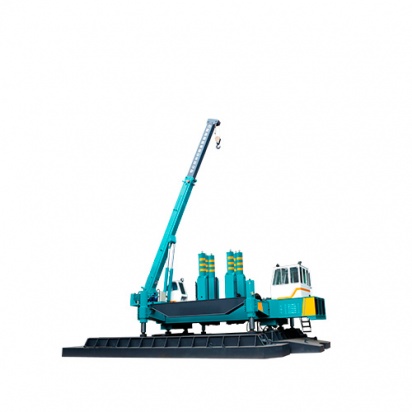

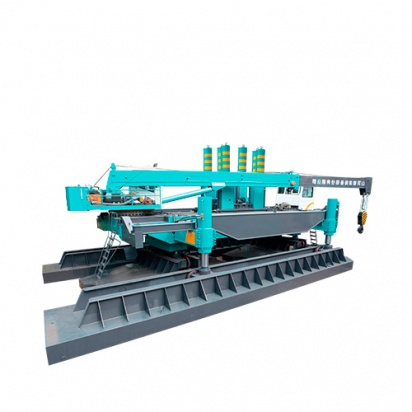

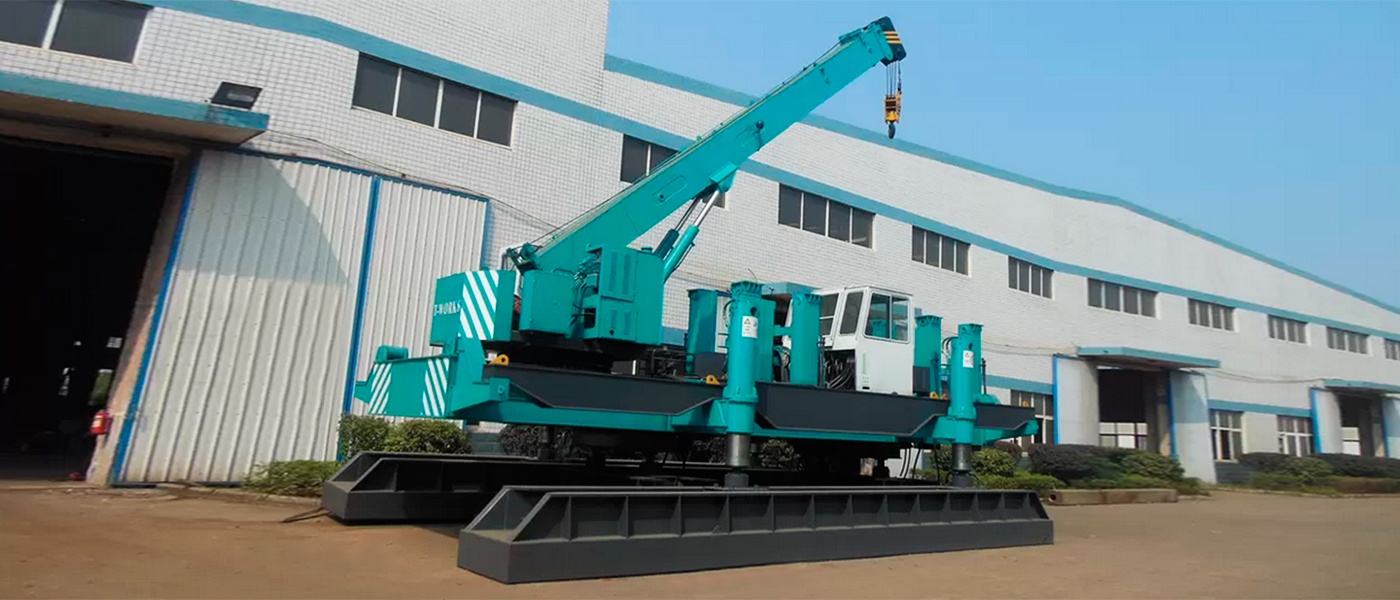

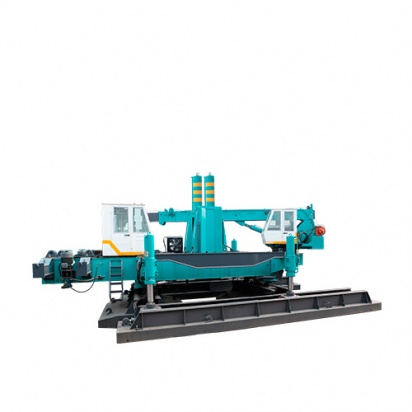

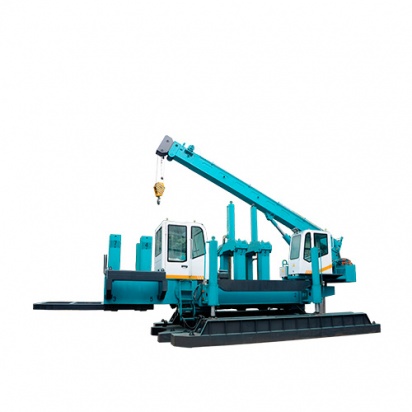

Палевдавлююча мобільна установка
Палевдавлююча мобільна установка (ПВУ) - це унікальна технологія, яка використовується при монтажі забивних паль. Переваги системи ПВУ в підготовці фундаменту під будівництво дає можливість занурювати палі в умовах щільної забудови, в історичних центрах міст, поблизу старих і аварійних споруд, в зсувних зонах і в інших місцях, де заборонено занурювати палі ударним методом і віброзануренням.
Палевдавлююча мобільна установка
статичного вдавлювання
Палевдавлююча установка застосовується при монтажі залізобетонних паль (різного перетину), труб і шпунтів, забивних (монолітних і пустотілих), набивних та оболонкових опор.
Швидкість вдавлення 12 метрової палі на глибину 12 метрів - становить (в залежності від грунту) не більше 7-10 хвилин.
Занурення палі в грунт відбувається під дією плавно наростаючого статичного навантаження. Ця технологія занурення чи не порушує цілісності самої опори, і відноситься до найефективніших способів занурення паль в грунт. З огляду на час подачі палі і переміщення машини, розрахункова продуктивність ПВУ становить від 5 до 7 паль на годину при правильному виборі машини згідно з технічним завданням.
Палевдавлююча установка
містить у своїй конструкції
Вантажну раму, направляючі колони з розміщеними на них затискним механізмом, що вдавлюює, гідроциліндри робочого і зворотного ходу, крановую установку, а також засоби управління. Палевдавлююча установка має металеві противаги для анкеруання. Крім центральних колон, у установки є бічні колони, при перестановці робочого обладнання на які установка може вдавлювати палі поруч з існуючими стінами або іншими перешкодами з зусиллям до 70% від номінального. Гідроциліндри виготовляються за технологією REXROTH із застосуванням японських ущільнень MOK.
Схема роботи установки проста - спочатку 2 гідроциліндра вдавлюють з максимальною швидкістю палю на кілька метрів, потім працюють всі 4 циліндри - щоб збільшити зусилля. Палевдавлююча установка забезпечує високу точність занурення паль і безперервний контроль зусилля вдавлення, що важливо для оцінки несучої здатності палі в процесі занурення.
Контроль зусилля вдавлення дозволяє оптимізувати розрахункове навантаження і кількість паль в проекті і, забезпечуючи задану несучу здатність, звести до мінімуму витрати на зведення фундаменту.
Палевдавлююча установки прості в експлуатації, мають порівняно невелику вагу і габаритні розміри, транспортуються в розібраному вигляді на габаритних автомобільних платформах (тралах) для перевезення будівельної техніки або на залізничних платформах.
Застосування гідравлічних палевдавлюючих установок ефективно в умовах точкового будівництва, завдяки більш високій продуктивності в порівнянні з ударним методом занурення паль, виключенню руйнування голів паль, підвищено точність і знижено енергоємність їх занурення, можливість виміру несучої здатності кожної занурюваної палі, поліпшено умови праці.
Параметри /Модель | ZYC 80 | ZYC 100 | ZYC 120 | ZYC 150 | ZYC 180 | ZYC 220 | ZYC 260 | ZYC 300 | ZYC 360 | ZYC 460 | ZYC 600 | ZYC 680 | ZYC 860 | ZYC 960 | ZYC 1060 | ZYC 1260 | ||
Номінальний тиск палі (10KN) | 80 | 100 | 120 | 150 | 180 | 220 | 260 | 300 | 360 | 460 | 600 | 680 | 860 | 960 | 1060 | 1260 | ||
Швидкість вдавлення палі (м/хв) | Швидкий режим | 4.5 | 6.5 | 6.5 | 6.3 | 11 | 8.7 | 7.2 | 7.2 | 7.8 | 9.0 | 7.9 | 9.0 | 9.0 | 9.8 | 8.0 | 7.4 | |
Повільний режим | 2.2 | 3.0 | 3.0 | 2.7 | 2.7 | 2.3 | 1.8 | 1.8 | 1.8 | 2.4 | 1.9 | 1.9 | 1.4 | 1.6 | 1.5 | 1.3 | ||
Робочий хід гідроциліндрів (м) | 1.6 | 1.6 | 1.6 | 1.6 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | ||
Крок пересування машини (м) | Поздовжній | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.4 | 3.3 | 3.3 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | |
Горизонтальний | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | ||
Кут повороту машини за один прийом(°) | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | ||
Висота підйому машини на гідроциліндрах (м) | 1.25 | 1.45 | 1.45 | 1.45 | 1.45 | 1.0 | 1.0 | 1.0 | 1.1 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
Максимальний розмір квадратних паль (мм) | 300 | 350 | 350 | 400 | 400 | 500 | 500 | 550 | 550 | 550 | 550 | 550 | 550 | 650 | 650 | 650 | ||
Максимальний діаметр круглих паль (мм) | 300 | 400 | 400 | 400 | 400 | 500 | 500 | 600 | 600 | 600 | 600 | 600 | 600 | 800 | 800 | 1000 | ||
Мінімальний відступ від стіни (м) | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.9 | 1.25 | 1.25 | 1.4 | 1.4 | 1.6 | 1.6 | 1.7 | 1.8 | ||
Мінімальний відступ від кута (м) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.8 | 2.5 | 2.5 | 2.8 | 2.8 | 3.2 | 3.2 | 3.4 | 3.6 | ||
Вантажопідйомність крана (т) | 5 | 8 | 8 | 8 | 8 | 8 | 12 | 12 | 16 | 20 | 20 | 25 | 25 | 25 | 35 | 35 | ||
Максимальна довжина підняття палі (м) | 9 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 15 | 16 | 16 | 17 | 17 | 17 | 18 | 18 | ||
Споживана потужність (Квт) | Палебійний двигун | 18.5 | 37 | 37 | 37 | 60 | 60 | 60 | 60 | 74 | 111 | 111 | 111 | 148 | 148 | 164 | 180 | |
Кранова установка | 11 | 22 | 22 | 22 | 22 | 22 | 30 | 30 | 30 | 30 | 30 | 37 | 37 | 37 | 37 | 37 | ||
Габарити в робочому стані (м) | Довжина | 5.4 | 6.7 | 9.1 | 9.45 | 9.45 | 9.9 | 11 | 12 | 12.7 | 13.0 | 14.1 | 14.7 | 15.0 | 16.0 | 16.9 | 17.0 | |
Ширина | 3.9 | 4.2 | 4.7 | 4.7 | 4.8 | 5.6 | 6.0 | 6.2 | 7.2 | 7.5 | 8.12 | 8.3 | 8.6 | 8.8 | 9.3 | 9.9 | ||
Висота | 2.0 | 2.7 | 2.9 | 2.9 | 2.9 | 3.0 | 3.0 | 3.1 | 3.15 | 3.25 | 3.3 | 3.3 | 3.35 | 3.35 | 3.4 | 3.4 | ||
Повна маса з противагами (т) | 80 | 100 | 120 | 150 | 180 | 220 | 260 | 300 | 360 | 460 | 600 | 680 | 860 | 960 | 1060 | 1260 |
